广西顶博发电机组制造维修工具—量缸表构造与工作原理

2020-02-21
来源: 顶博电力
171206
重油生产发无刷电汽轮发电量装置组处理通用的量筒表就是一种是比较精密模具的多功能仪表,它是时用预估气阀受到磨损的专门辅助工具,为0.01mm的预估高精准度,但仅能预估的相较差值,不预估气阀某处絕對值,中间的干燥处理都要走心外径的絕對值。上边由顶博电缆生产发无刷电机的商家小编我省级重点演示量缸表的結构或是运行设计原理。

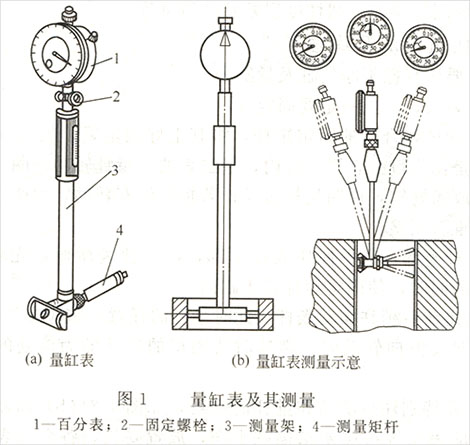

一、量缸表的塑造量缸表的节构其主要由百分表,侧量架和侧量矩杆等主成。为侧量多种的内直径的气阀,量缸表上附有多种的长度的确定转距棒。

量缸表1

二、量缸表的事情原理图量缸表是合理利用齿、轮齿条齿轮传动机购,将测试探针随便活动到读数盘游标的翻转运转中,关键在于精确测量出线条位移量的这种测量仪器。

量缸表2

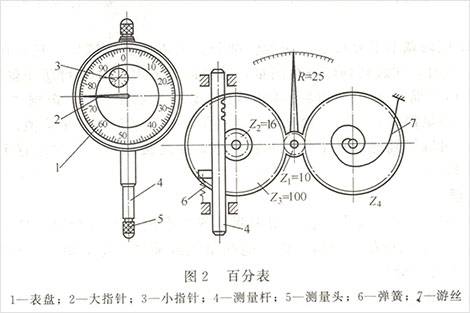

百分表的分解成由小齿轮轴轴轴传动和齿条等分解成。精确估测时,当有点齿条的精确估测杆下降时,拉动小小齿轮轴轴轴传动Z2转,与Z2同轴的大小齿轮轴轴轴传动Z3及小游针也跟转,而Z3又拉动小小齿轮轴轴轴传动Z1和其轴上的大游针偏转。游丝的的功效是使得小齿轮轴轴轴传动涮单向啮合,以消减根据齿侧空闲时间而所致的精确估测随机误差。拉簧是用做把控力的。


衡量时,该衡量杆位移1mm时,大游标差不多换向一些,如果在周向百分仪表盘上沿轴上刻着100等分格,其分配比例为1/100 =0.01毫米(mm)。衡量时,大游标偏向精确度为0.01mm实施零件及运转情况规格尺寸变化规律,衡量会一两个预减小杆0.3-1mm保持着相应的初期短路电流,以防止出现不可以衡量负偏离。


百分表的量测采用范围为0-3mm,0-5mm,0-10mm,量测应当主要向下于被测产品界面,在返修柴油机来发交流电动柴油发电机中一般采用到百分表,是量测曲轴径向活跃 粗差的各个和圆度,圆形的圆度粗差,液压泵和轮毂轴承孔的损坏量等。
